Na początku roku zrealizowaliśmy skanowanie 3D kompleksu gospodarstwa rolnego, które w przyszłości zostanie przekształcone w nowoczesny ośrodek rekreacji konnej. Obiekt objęty pomiarami obejmował zabytkowe zabudowania o wyjątkowej wartości historycznej i użytkowej: dworek, stadninę koni, spichlerze, stodołę oraz budynki gospodarcze o łącznej powierzchni użytkowej wynoszącej ponad 7500 m².
Głównym celem realizacji była kompletna inwentaryzacja przestrzenna całego kompleksu jako fundament do dalszych prac projektowych. Dzięki zastosowaniu technologii skanowania laserowego 3D, możliwe było uzyskanie precyzyjnej chmury punktów odzwierciedlającej rzeczywisty stan techniczny i geometryczny każdego budynku oraz przestrzeni zewnętrznych. Taki pomiar stanowi nieocenioną bazę danych do opracowania dokładnej dokumentacji 2D (rzuty, przekroje, elewacje) oraz 3D (modele BIM, wizualizacje koncepcyjne).
Skanowanie odbywało się zarówno wewnątrz, jak i na zewnątrz budynków, na każdej kondygnacji, przy wykorzystaniu skanera laserowego geodezyjnego klasy przemysłowej. W trakcie realizacji kluczowe było optymalne rozmieszczenie stanowisk skanera – tak, aby powstałe chmury punktów mogły zostać skutecznie połączone w jedną, spójną całość. Szczególną uwagę zwróciliśmy na trudne do uchwycenia detale architektoniczne (np. więźby dachowe, łuki sklepienne, portale drzwiowe), które mają istotne znaczenie przy planowaniu adaptacji.

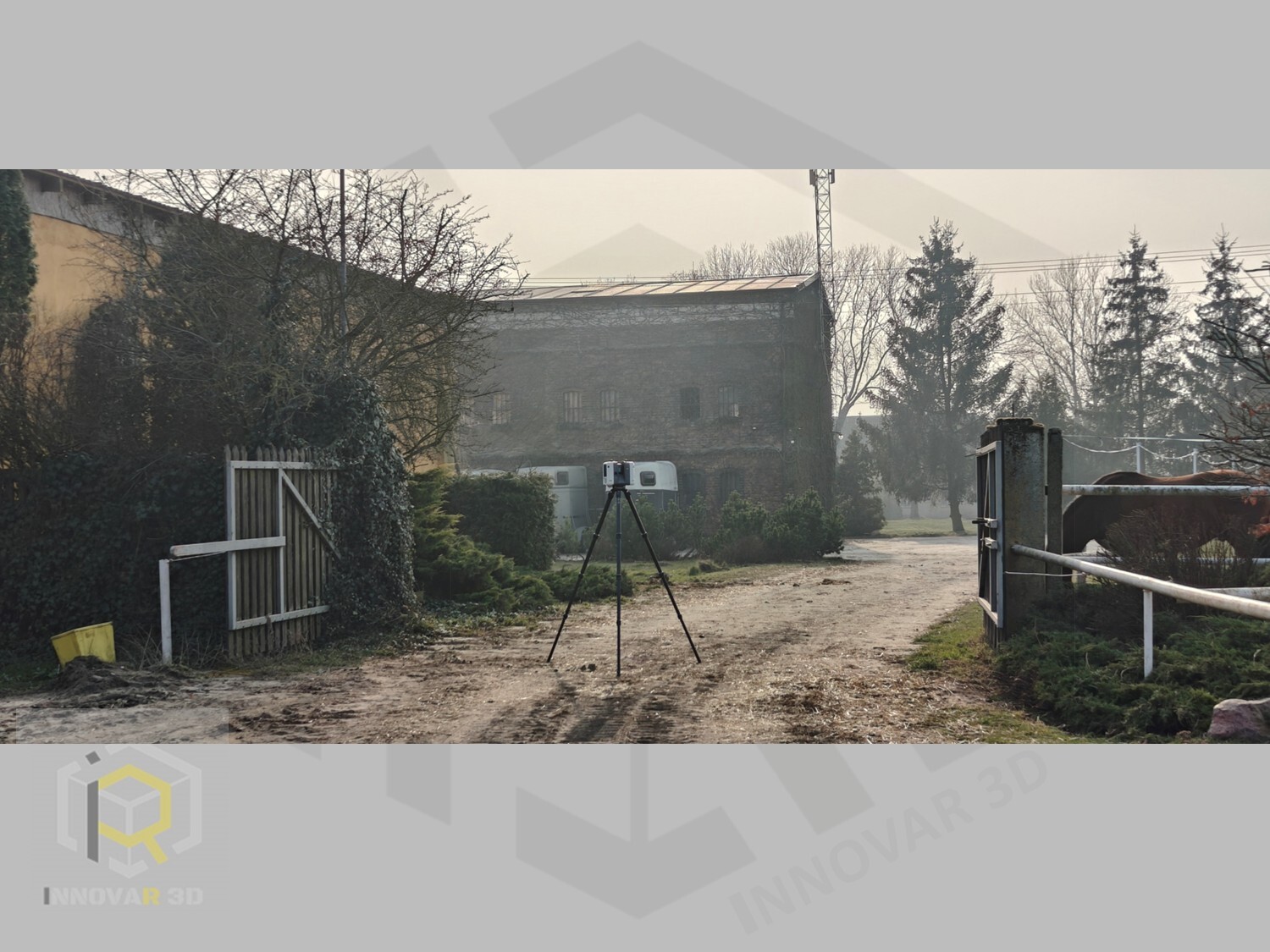

Dodatkowo wykonaliśmy skany zewnętrzne z poziomu gruntu oraz z wykorzystaniem statywu podwyższającego w celu uchwycenia pełnych elewacji oraz relacji przestrzennych pomiędzy obiektami.

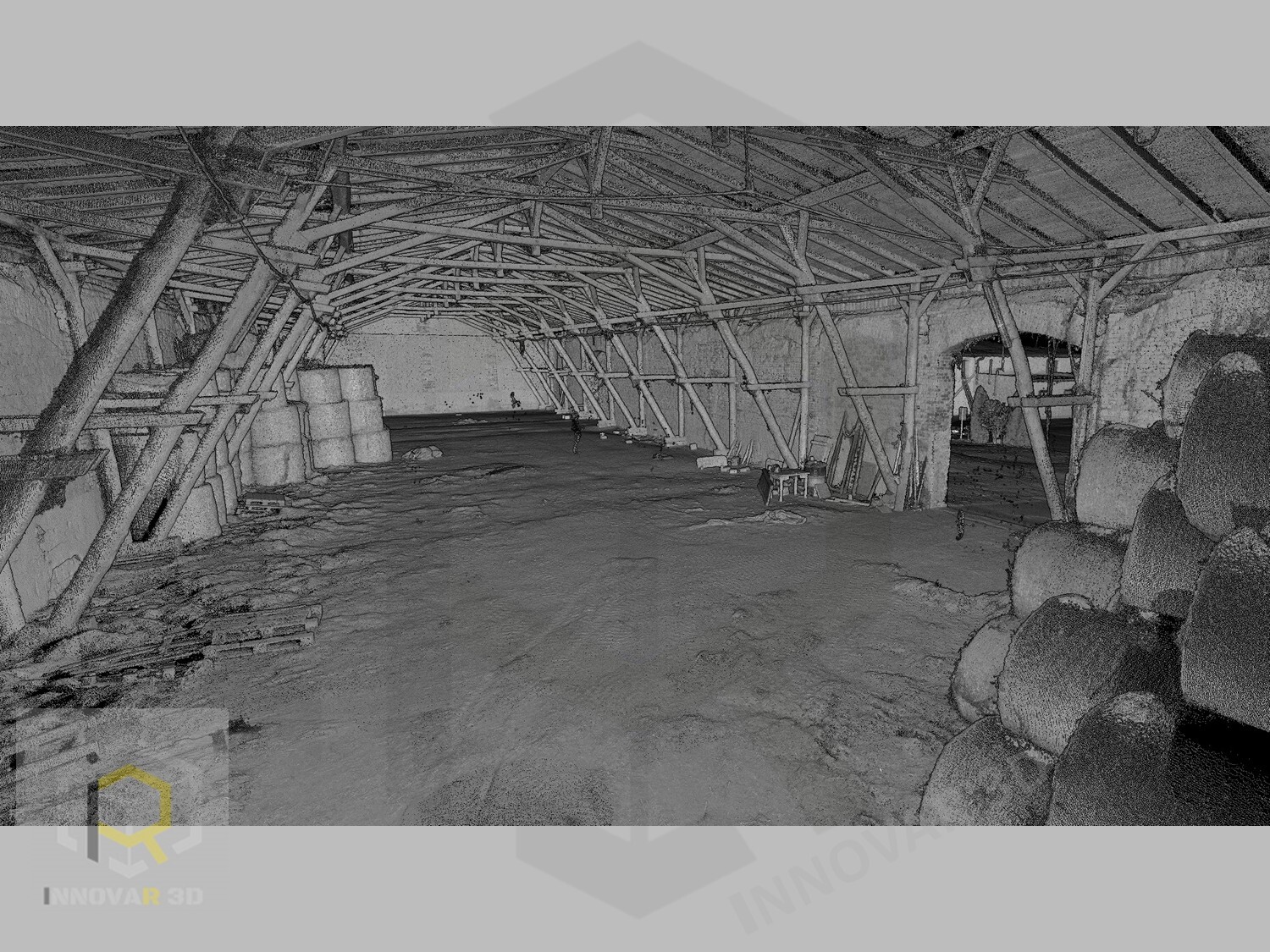

Zebrane dane zostały opracowane w postaci oczyszczonej i zarejestrowanej chmury punktów o wysokiej gęstości, a następnie przekazane do współpracującego biura architektonicznego. Architekci wykorzystują te dane do stworzenia kompletnej dokumentacji projektowej, w tym dokładnych rzutów 2D, przekrojów i modeli 3D, które będą podstawą do przeprojektowania funkcji budynków – z gospodarstwa rolnego na pełnoprawny ośrodek rekreacyjno-jeździecki z zapleczem dla gości.
Dzięki skanowaniu możliwe będzie też zaplanowanie modernizacji instalacji, analizy konstrukcyjnej, a także modelowanie koncepcyjne, które pozwoli inwestorowi wizualizować docelowy efekt jeszcze przed rozpoczęciem przebudowy.
W przypadku zabytkowych obiektów o złożonej architekturze i nierzadko niepełnej dokumentacji, skanowanie 3D to najdokładniejszy sposób uzyskania pełnego obrazu stanu istniejącego. Unika się w ten sposób błędów w pomiarach tradycyjnych, a cyfrowy zapis w formacie chmury punktów może służyć jako archiwum cyfrowe i baza do analiz w przyszłości.
Jeśli planujesz podobną inwestycję – adaptację budynków rolnych, przemysłowych lub zabytkowych – zachęcamy do kontaktu. W INNOVAR 3D zapewniamy precyzję, doświadczenie i kompleksowe wsparcie projektowe. Skanowanie laserowe to inwestycja, która zwraca się wielokrotnie – zarówno w postaci oszczędności projektowych, jak i jakości końcowego rezultatu.
